螺桿式空氣壓縮機工作流程圖解，主要為大家更能深入的理解螺桿式空氣壓縮機的工作原理，中山順力小編將分其六個步驟如下圖所示。

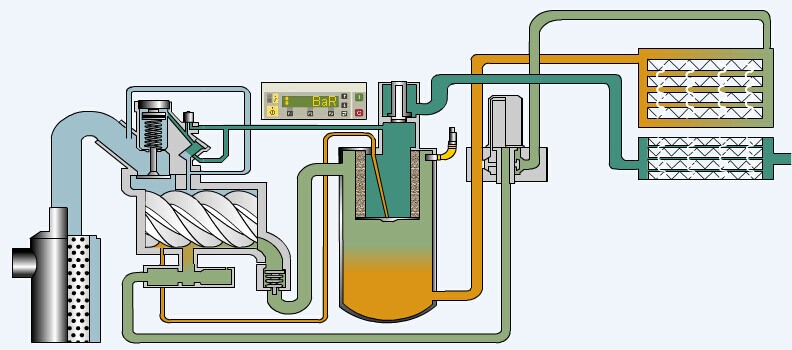

螺桿式空氣壓縮機工作流程圖



第一步，空壓機通過空氣濾器吸入周圍的空氣，使之進入到壓縮主機內。



第二步，陰陽轉子通過合運動來改變言機內的容積。同時腔內不斷噴油，潤滑和冷卻螺桿。由此產生了受熱后的油氣混合物。



第三步，升溫升壓后的油氣混全物通過排氣單向閥進入到油氣分離器罐。



第四步，主機腔內大多數的油在油氣分離器內與壓縮空氣進行分離，然后經冷卻后回到言機循環利用。



第五步，一旦油氣分離器內的空氣達到需最低壓力時，最小壓力閥開啟;高溫的壓縮空氣進入后冷卻器。



第六步，壓縮空氣的溫度在后冷卻器內被冷卻下來，得到您所需要的壓縮空氣。



螺桿式空氣壓縮機工作流程圖解動畫：點擊下載
